Мультизавантаження (Multi-booting) — це встановлення декількох операційних систем на один комп’ютер та налаштування його таким чином, щоб можна було обирати, яку саме операційну систему завантажувати під час запуску комп’ютера.
Наприклад, на сайті http://www.makeuseof.com/ у статті “How To Dual-Boot The Windows & Linux OS’s On Your Computer” описаний процес встановлення Ubuntu Linux поруч із Windows XP.
Після вдалого встановлення та налаштування завантажувача під час запуску комп’ютера буде виводитись подібне меню із можливістю вибору операційної системи (ОС).
 |
До слова, поняття мультизавантаження має трохи ширше значення — на форумі українських SAT-любителів “SAT-UKRAINE” bodyan описує, яким чином можна встановити декілька прошивок на супутниковий ресивер UFS-910 в темі [UFS-910] Мультизавантаження (Multiboot).
Ми ж розглянемо процес встановлення Debian Linux поруч із Windows XP на один жорсткий диск і по ходу будемо розбиратись із нюансами, які можуть виникнути.
Вперед!
Ми виконуємо встановлення на віртуальній машині VirtualBox із такими параметрами:
- архітектура: x86 (32-бітна ОС);
- об’єм жорсткого диску 1: 11 ГБ;
- об’єм жорсткого диску 2: 5 ГБ;
- об’єм оперативної пам’яті: 256 МБ;
- об’єм пам’яті відеокарти: 64 МБ.
 |
Під час встановлення ми використовували наступні образи:
- завантажувальний диск Windows XP
- завантажувальний диск Debian Linux
- живчик GParted.
Для розподілення жорсткого диску ми використовуємо наступну схему:
Розмітка HDD у випадку встановлення Windows XP та Debian Linux на один жорсткий диск місткістю 1 ТБ
| Номер розділу | Тип розділу | Файлова система | Об’єм пам’яті | Завантажувальний прапорець | Мітка | Прапорці |
|---|---|---|---|---|---|---|
| 1 | Первинний | NTFS | 60 ГБ | Так | Windows | |
| 2 | Первинний | NTFS | 400 ГБ | Data | ||
| 3 | Первинний | ext2 | 512 МБ | Linux boot | noatime, sync | |
| 4 | Розширений | |||||
| 5 | Логічний | linux swap | 2 х ОЗП | swap | ||
| 6 | Логічний | ext4 | 40 ГБ | root | ||
| 7 | Логічний | ext4 | 400 ГБ | home | ||
Спершу треба розподілити диск. Це можна зробити під час встановлення кожної із операційних систем, однак зручніше використовувати або спеціалізований дистрибутив Linux, наприклад GParted, або завантажуватися в “живому” режимі з якогось зовнішнього носія даних (у випадку з програмою інсталяції якого-небудь Linux дистрибутиву це може виявитися проблематично, особливо зважаючи на тенденцію останніх років - урізання функціональності таких програм в популярних дистрибутивах Linux). Варто зауважити, що не всі дистрибутиви Linux в стандартній поставці мають програми для розмітки HDD. Ми зупинилися на спеціалізованому дистрибутиві GParted Live. Можна записати його на звичайний оптичний диск або створити завантажувальну флешку. Після цього треба вставити диск в оптичний привід або флешку в USB-порт і перезавантажити комп’ютер. У нас образи дисків уже підготовлені, тому ми просто змонтуємо образ GParted.

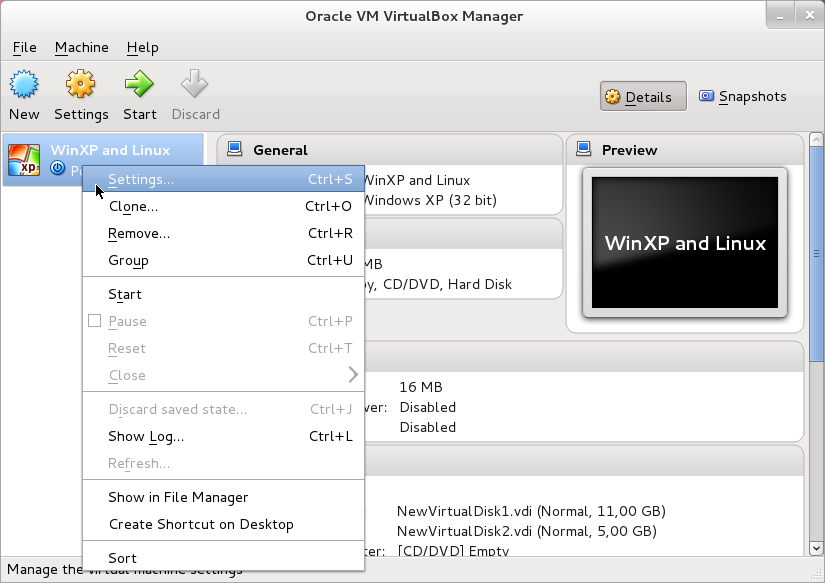

1) Відкриваємо налаштування віртуальної машини.
 |

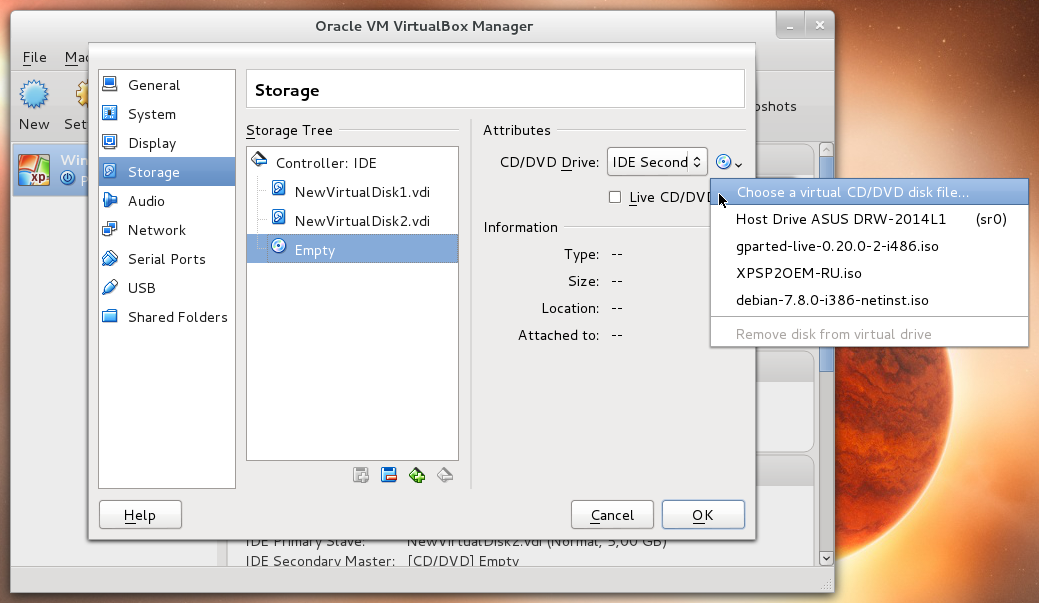

2) Переходимо до налаштувань віртуальних дисків, для цього натискаємо на пункт Storage в меню ліворуч, обираємо віртуальний оптичний привід, в меню атрибутів обираємо CD/DVD Drive > Choose a virtual CD/DVD disc file.
 |

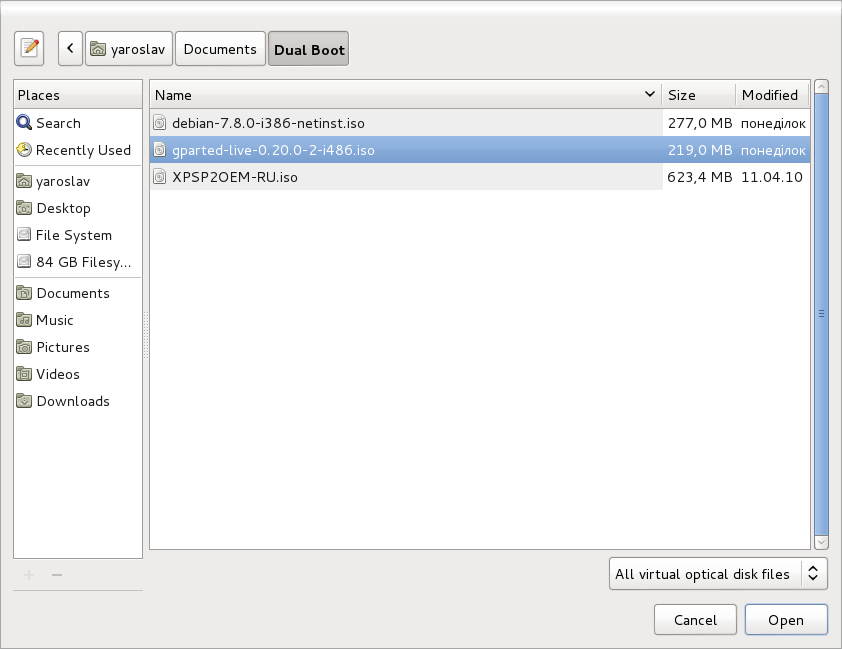

3) Обираємо gparted-live-0.20.0-2-i486.iso в діалоговому вікні та натискаємо на кнопку Open.
 |

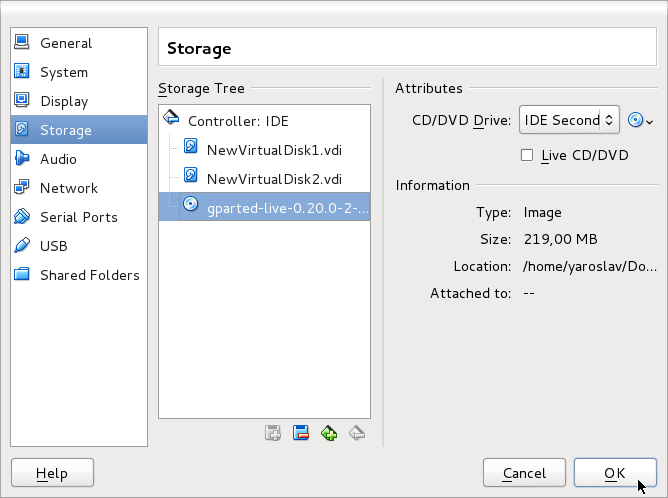

4) Зберігаємо зміни.
 |

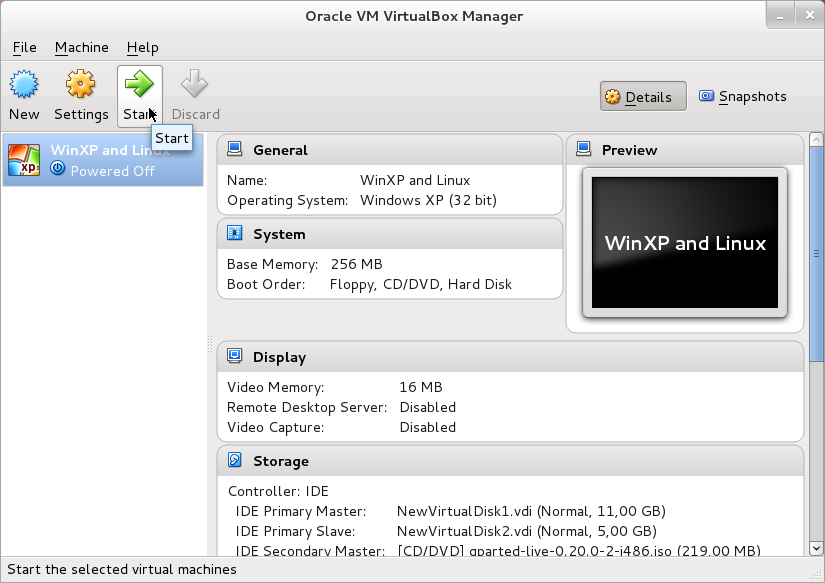

5) Запустимо машину.
 |
Після цього завантажиться GParted Live.
Для завантаження з диску або флешки слід в BIOS викликати меню вибору пристрою завантаження. Зазвичай воно викликається натисненням клавіші F11 або F8, але можливі й інші варіанти. Доступ до даного меню можна отримати тільки до завантаження ОС, коли завантажується BIOS, тож відразу після увімкнення комп'ютера натискаємо на потрібну клавішу, доки не з'явиться меню. Про порядок завантаження BIOS написала користувачка Юльчик в статті "Порядок завантаження комп’ютера". А про те, як змінити порядок завантаження, написав Ковтун Олександр в статті "Как в BIOS изменить порядок загрузки".

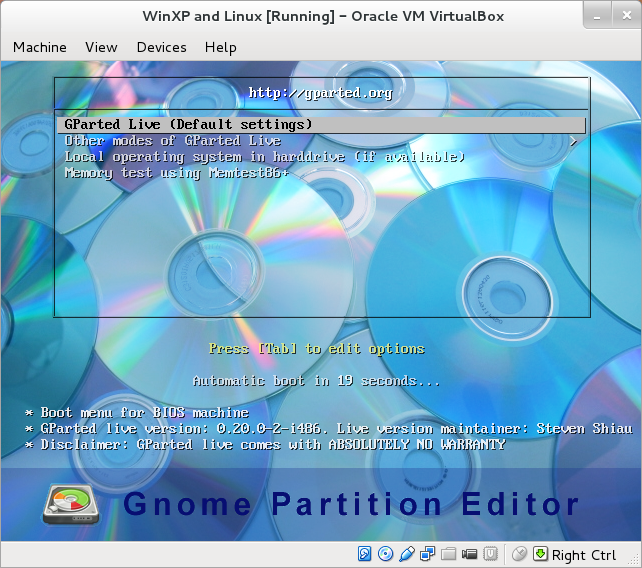

В меню завантажувача GParted Live наведені різні способи завантаження. Нам потрібна типова опція GParted Live (Default settings).
6) Із завантажувального меню живчика GParted обираємо пункт GParted Live (Default settings).
 |

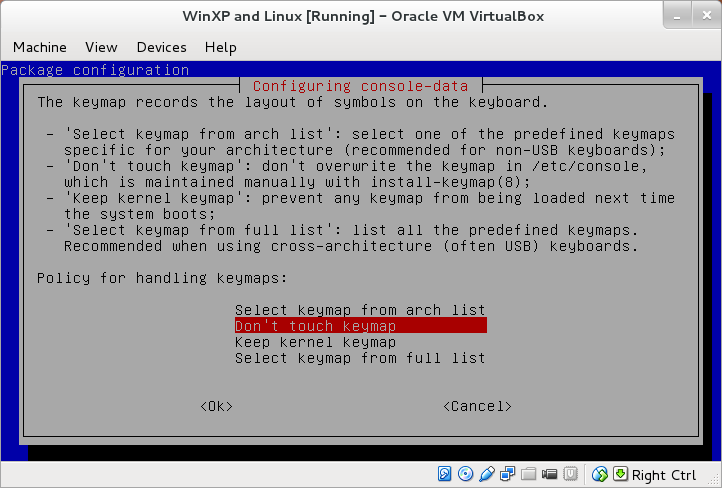

Під час завантаження GParted виведе декілька діалогів. Перший із них запропонує нам обрати дію відносно розкладки клавіатури.
7) Обираємо типову опцію: Don't touch keymap.
 |

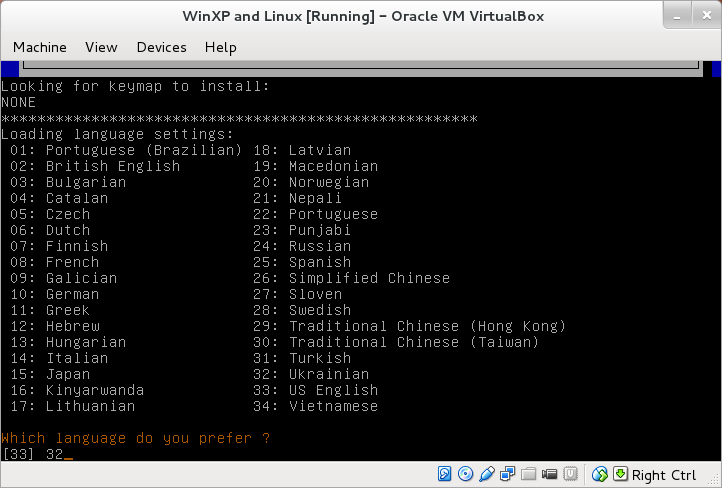

На наступному кроці ми побачимо діалог вибору локалізації GParted.

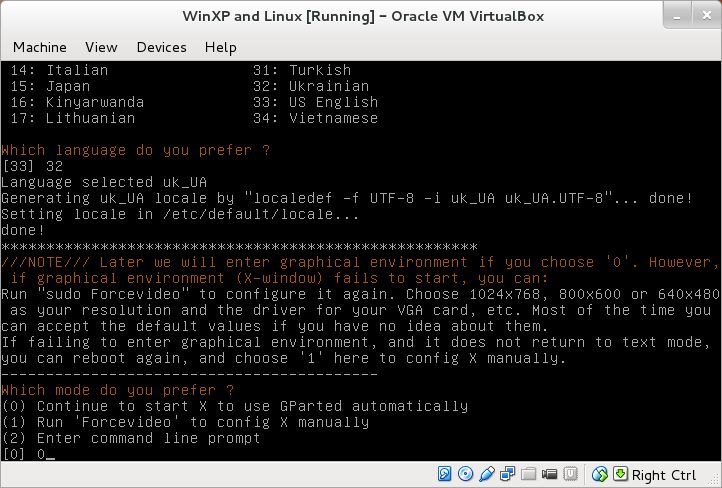

8) Вводимо код для бажаної мови із запропонованого списку (тут — 32) і натискаємо Enter.
 |
9) В наступному діалозі вводимо 0 для продовження запуску графічного інтерфейсу в автоматичному режимі і натискаємо Enter.
 |

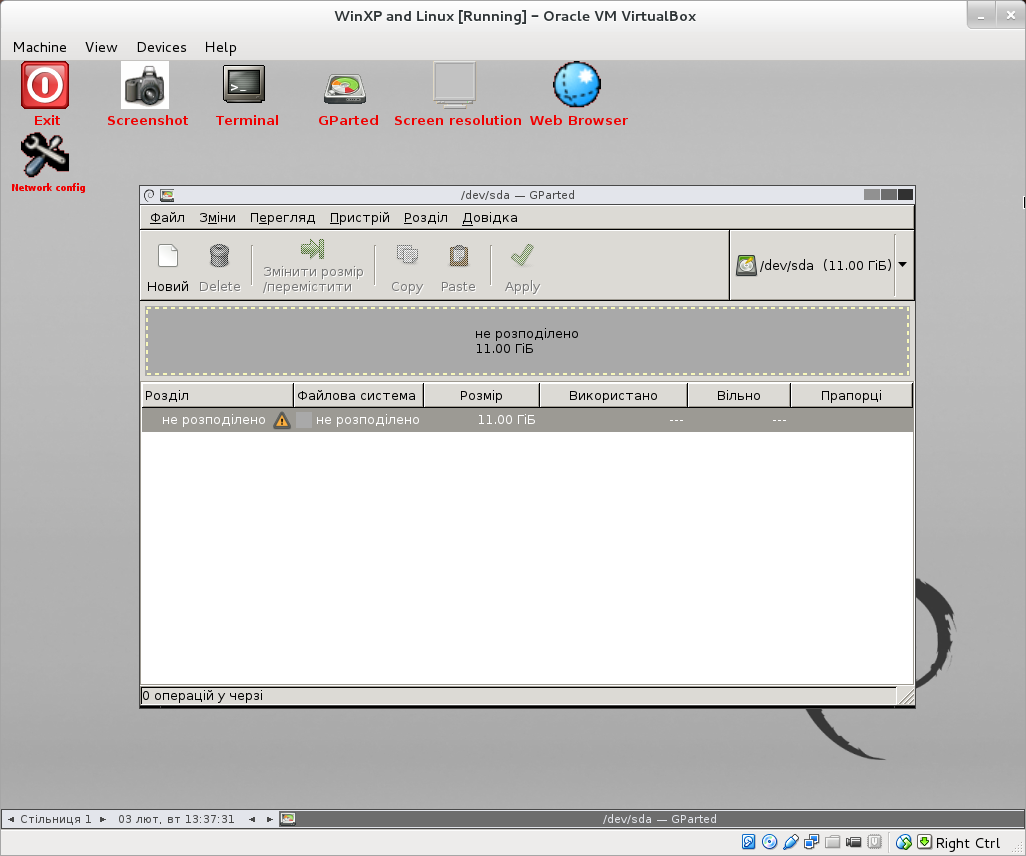

Після цих кроків завантажиться GParted і Ви побачите графічний інтерфейс, який, по суті, є оболонкою Debian. Окрім GParted також представлені програми, що дозволяють зробити скріншот (Screenshot), змінити роздільність (Screen resolution), налаштувати мережеве з’єднання (Network config) та посерфити в інтернеті (Web Browser).
 |
Тепер ми можемо переходити безпосередньо до розподілення жорсткого диску. Після запуску графічного інтерфейсу автоматично запуститься GParted. Якщо цього не відбулось, двічі клацніть по ярличку GParted на стільниці.
Спочатку оберемо жорсткий диск, із яким ми будемо працювати. Для цього із випадного меню в правому верхньому кутку GParted оберемо наш жорсткий диск.

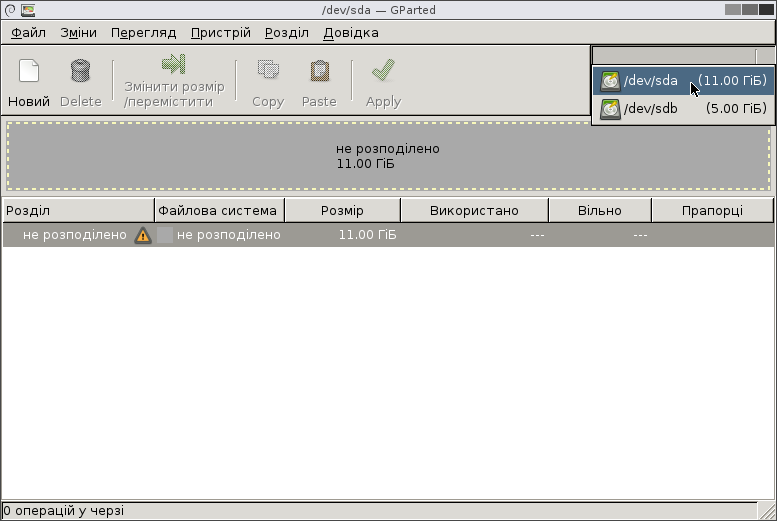

10) Із випадного меню в правому верхньому кутку GParted обираємо /dev/sda (11.00 ГБ).
 |
У вікні GParted Ви побачите поточний стан вашого жорсткого диску. На цьому кроці може бути два варіанти: жорсткий диск не має таблиці розділів або ж на ньому ця таблиця уже є. В першому випадку Ви не зможете створити новий розділ, для цього спершу треба створити таблицю розділів. Цю операцію легко можна виконати з допомогою GParted.

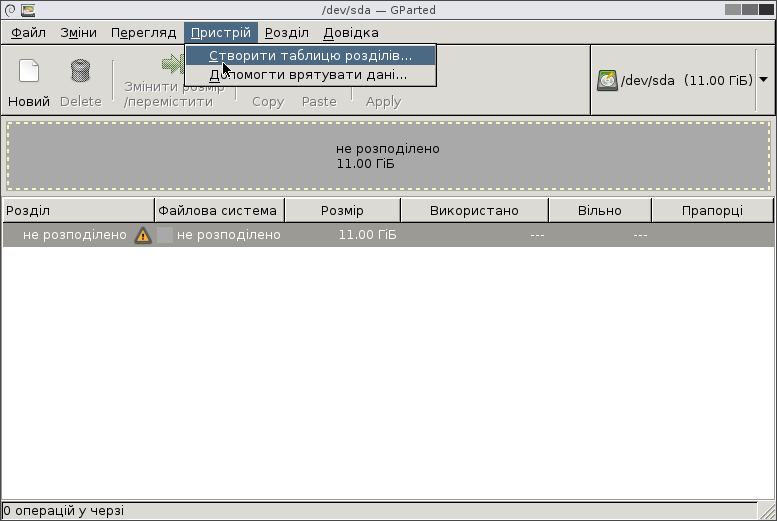

11) Якщо на Вашому жорсткому диску іще немає таблиці розділів — її треба створити, для цього натисніть на кнопку Пристрій в головному меню GParted та оберіть пункт Створити таблицю розділів...
 |
Ви побачите попередження про те, що ця дія знищить всі дані на вказаному диску. Переконайтесь в тому, що на Вашому пристрої немає важливих даних. Якщо важливі дані все ж наявні на ньому, то збережіть їх, а потім поверніться до цього кроку.

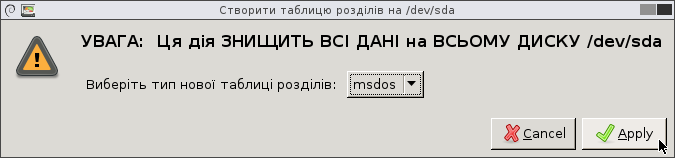

12) В діалоговому вікні оберіть тип msdos із випадного списку та натисніть на кнопку Apply для створення нової таблиці розділів.
 |

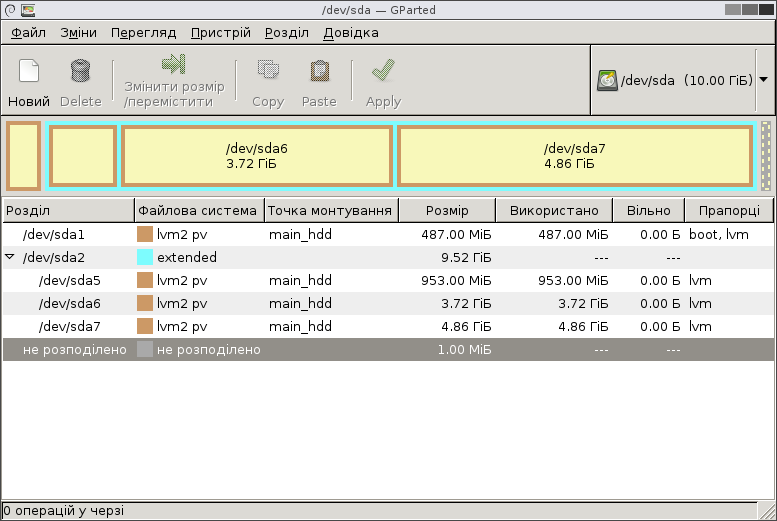

Якщо ж на жорсткому диску уже є таблиця розділів, то в цьому випадку треба вилучити наявні розділи. Перш ніж це робити - збережіть необхідні дані!
 |

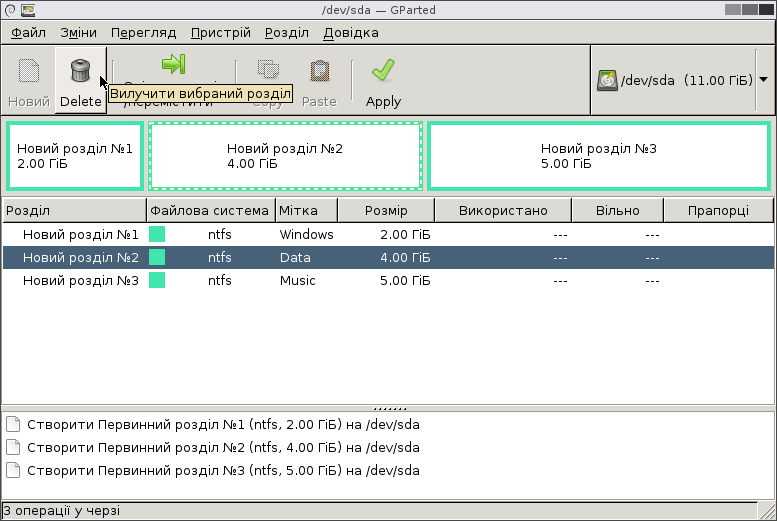

13) Для того, щоб вилучити розділи на жорсткому диску, вибираємо кожен із них, клацнувши по відповідному рядку, і натискаємо на кнопку Delete.
 |
14) Після вилучення всіх наявних розділів натискаємо на кнопку Apply.
 |

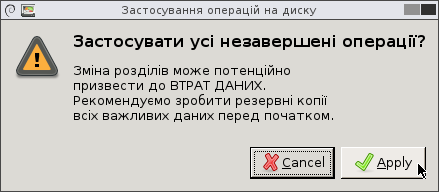

Іще раз подумайте, чи не залишилось у Вас на диску важливих даних. Якщо це так, то спершу збережіть Ваші дані, а потім поверніться до цього кроку.

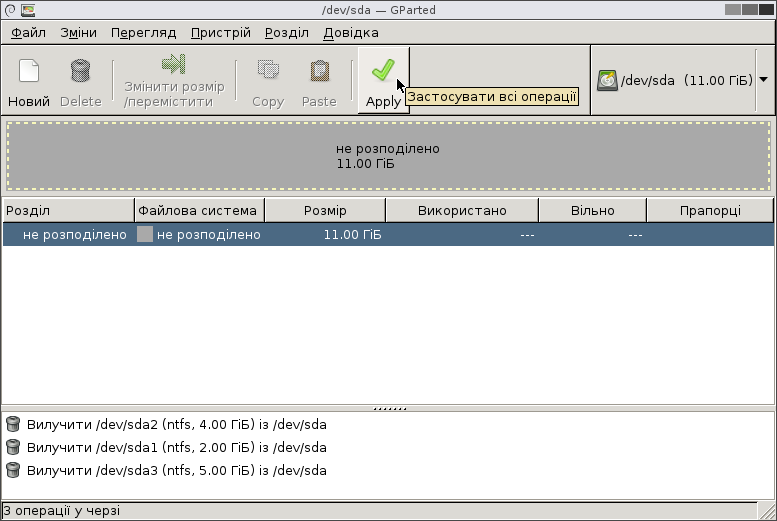

15) Натискаємо на кнопку Apply, щоб вилучити наявні розділи.
 |
Візьмемо на озброєння схему розподілення, що наведена на початку статті, та почнемо створювати нові розділи.

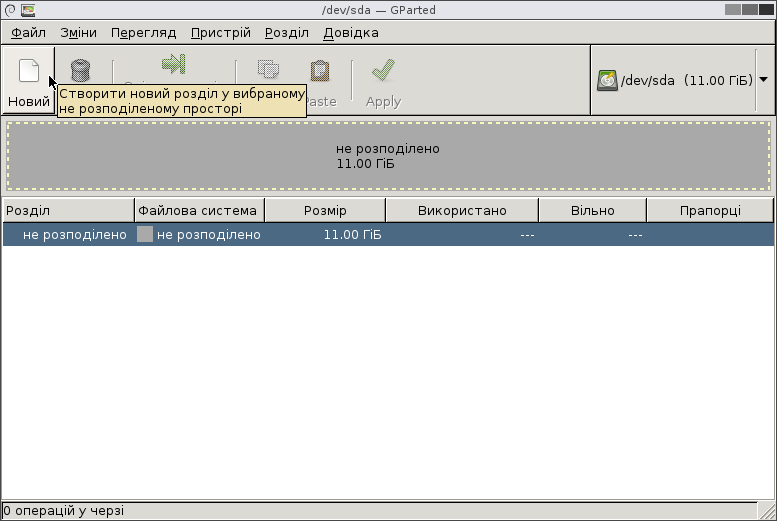

16) Натиснемо на кнопку Новий для того, щоб створити новий розділ.
 |
Створимо перший розділ для ОС Windows. Розмір цього розділу залежить від того, як багато програм буде встановлено, скільки буде користувачів і чи будуть вони зберігати свої дані на системному розділі. В будь-якому разі, програми можна встановлювати і в будь-який інший розділ, так само як і перенести каталоги користувачів (My documents). Також не варто забувати про файл гібернації (а ще файл підкачки який також можна розмістити деінде), який розміщується саме на системному розділі. Тож раджу обмежитися максимум 60 ГіБ (враховуючи об'єми комп. ігор і відео вивільнені мегабайти не будуть зайвими на розділі з даними).
Виходячи з цього, для системного розділу Windows треба визначити наступні параметри:
- Розмір розділу: 61440 МіБ
- Тип розділу: Первинний розділ
- Тип файлової системи: NTFS
- Мітка: Windows

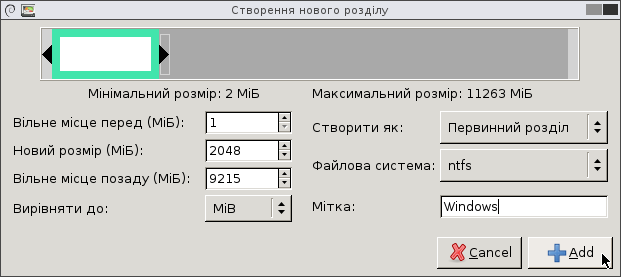

17) Задаємо необхідні параметри в діалоговому вікні та натискаємо на кнопку Add для створення розділу для ОС Windows.
 |
Наступним створимо розділ для зберігання даних. Ми радимо встановити наступні параметри для цього розділу:
- Розмір розділу: 460800 МіБ
- Тип розділу: Первинний розділ
- Тип файлової системи: NTFS
- Мітка: Data

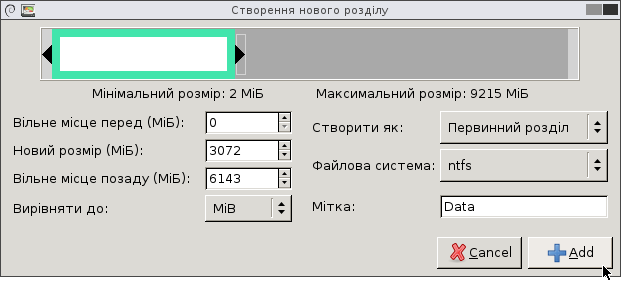

18) Вводимо такі параметри в діалоговому вікні для розділу із даними і натискаємо на кнопку Add.
 |
Тепер треба створити розділ для завантажувальних файлів Linux. Для цього розділу радять виділяти від 300 до 500 МБ[http://serverfault.com/questions/334663/what-is-the-recommended-size-for-a-linux-boot-partition]. Таким чином, параметри розділу будуть мати наступний вигляд:
- Розмір розділу: 512 МіБ
- Тип розділу: Первинний розділ
- Тип файлової системи: ext2 або reiserFS
- Мітка: Linux boot

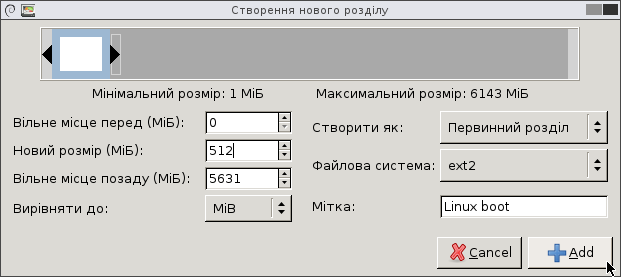

19) Заповнюємо поля форми відповідним чином та натискаємо на кнопку Add для створення розділу для завантажувальних файлів Linux.
 |
Master Boot Record підтримує не більше, ніж 4 первинних розділи, 3 з яких ми уже створили. Тепер нам треба створити розширений розділ, всередині якого можна створювати логічні розділи. Для цього розділу виділяємо решту пам’яті:
- Розмір розділу: решта пам’яті (приблизно 603647 МіБ)
- Тип розділу: Розширений розділ
- Тип файлової системи: extended
- Мітка: Linux

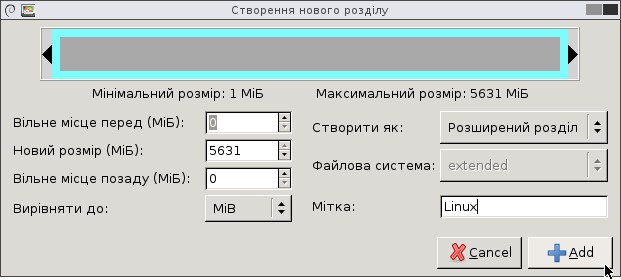

20) Для створення розширеного розділу вводимо зазначені параметри в діалоговому вікні та натискаємо на кнопку Add.
 |
Створимо розділ для Linux swap-у. Об’єм цього розділу варто розглядати в кожному окремому випадку. Варто брати до уваги об'єм RAM і потребу в оперативці. Можна замість окремого розділу для swap використати звичайний файл. У випадку з файлом набагато легше змінювати розмір swap (але в цьому випадку потрібно буде провести додаткові налаштування для того щоб мати можливість гібернізуватися). На моєму комп’ютері, наприклад, 3 Гб RAM і 6 Гб swap розділу, і я ніколи більше 2 Гб swap не використовував. Якщо планується використовувати гібернацію, то треба виділяти на цей розділ об’єм пам’яті, що рівний 2 об’ємам оперативної пам’яті комп’ютера, та й то не факт що весь простір swap буде колись використано. Плюс об'єм оперативки — якщо він складає 4-8 ГБ і не планується використання гібернації, то я б виділив 2 Гб під swap.
Припустимо, що на комп’ютері встановлено 4 ГБ оперативної пам’яті, в такому разі виділимо 8 ГБ для swap.
- Розмір розділу: 8192 МіБ
- Тип розділу: Логічний розділ
- Тип файлової системи: linux-swap
- Мітка: swap

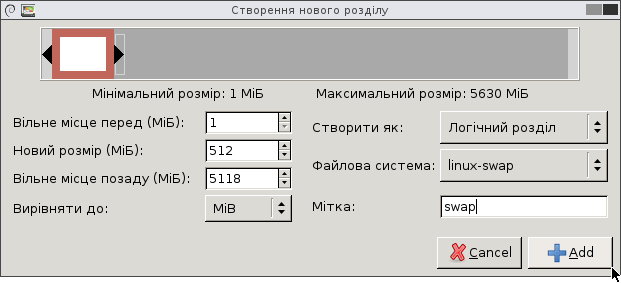

21) Для створення swap розділу вводимо наступні значення в поля форми і натискаємо на кнопку Add.
 |
Далі розділ для ОС Debian Linux. Загалом на різних ресурсах радять виділяти об’єм пам’яті в межах від 10 ГБ до 20 ГБ. Однак, для того щоб попередити можливі проблеми із переповненням системного розділу, радимо виділити під нього 40 ГБ. Параметри системного розділу для ОС Debian Linux будуть виглядати наступним чином:
- Розмір розділу: 40960 МіБ
- Тип розділу: Логічний розділ
- Тип файлової системи: ext4
- Мітка: root

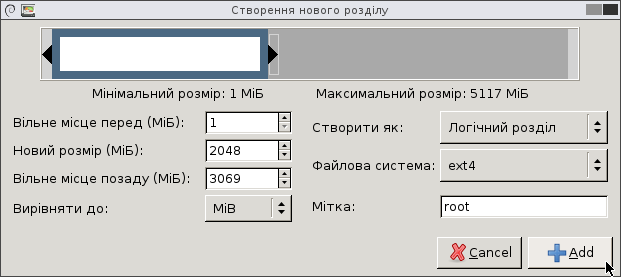

22) Заповнюємо поля форми і тиснемо Add в діалоговому вікні.
 |
Залишилось виділити пам’ять для розділу даних Linux. Для нього виділяємо решту пам’яті:
- Розмір розділу: решта пам’яті (орієнтовно 452092 МіБ)
- Тип розділу: Логічний розділ
- Тип файлової системи: ext4
- Мітка: home

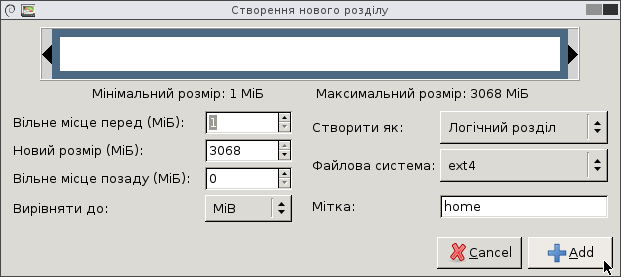

23) Заносимо ці дані в поля форми та натискаємо на кнопку Add.
 |
На цьому формування таблиці розділів закінчено, тепер її треба записати на диск.

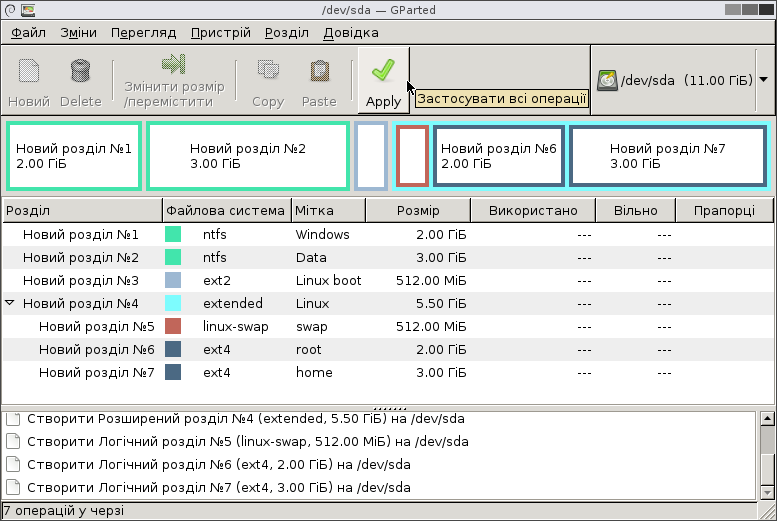

24) Натискаємо на кнопку Apply у вікні GParted для того, щоб записати зміни на диск.
 |

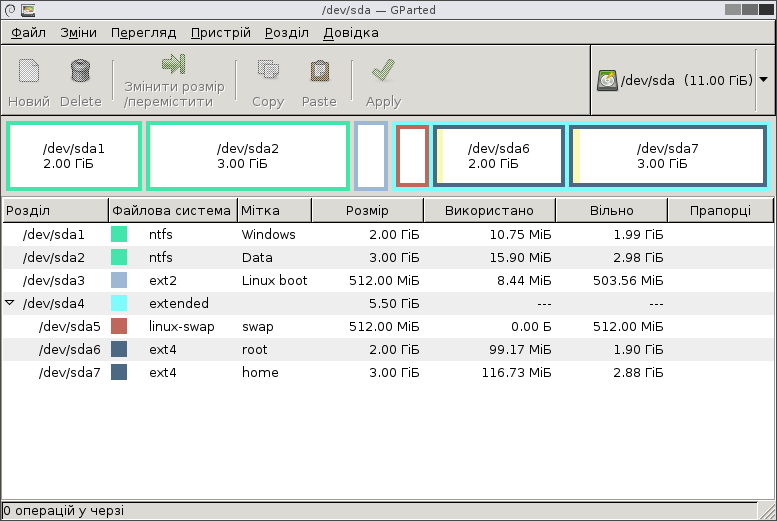

Після застосування змін ми отримаєму наступну таблицю розділів:
 |
Переходимо до встановлення ОС Windows XP. Для цього вставте завантажувальний диск в привод або завантажувальну флешку в USB порт. На нашій віртуальній машині ми змонтуємо образ завантажувального диску із Windows XP.

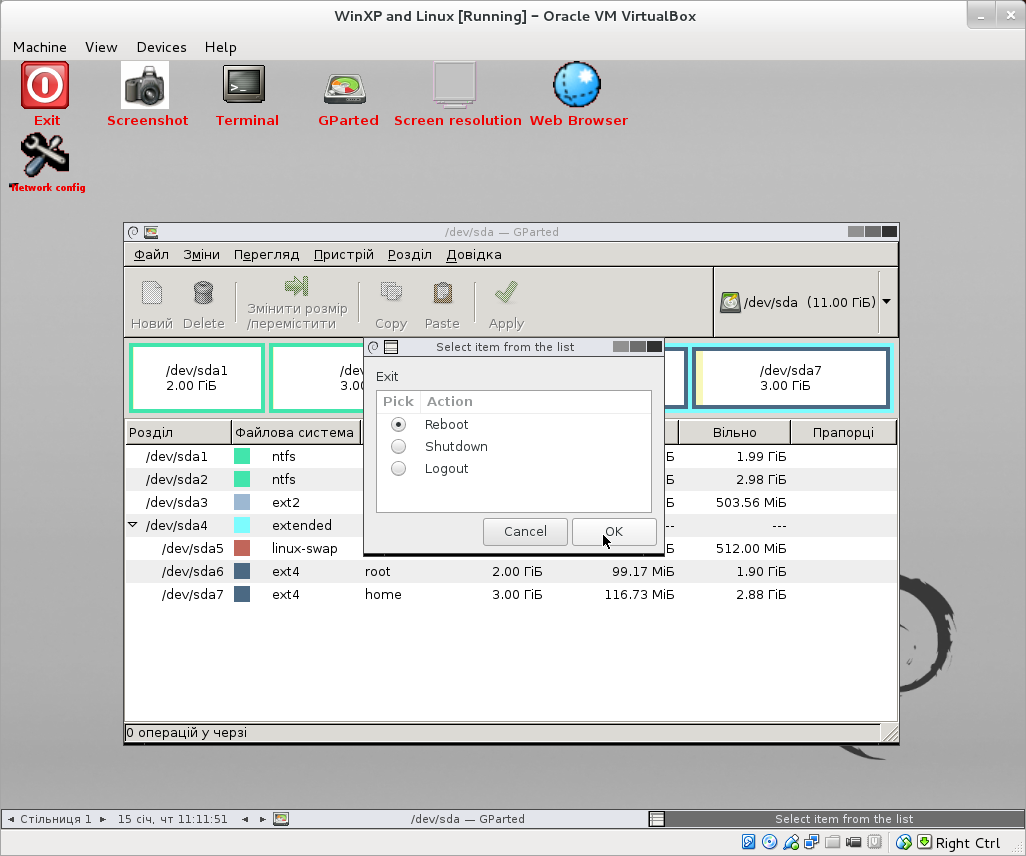

25) Перезавантажимо машину, для цього клацнемо по ярличку Exit на стільниці та оберемо Reboot.
 |

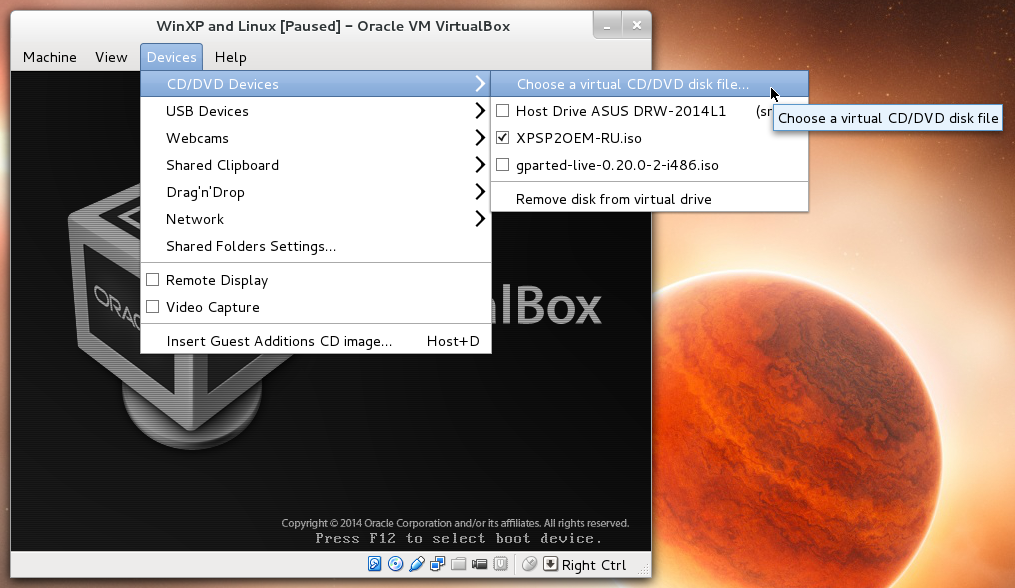

26) Натискаємо на Devices в головному меню віртуальної машини та обираємо CD/DVD Devices > Choose a virtual CD/DVD disc file....
 |

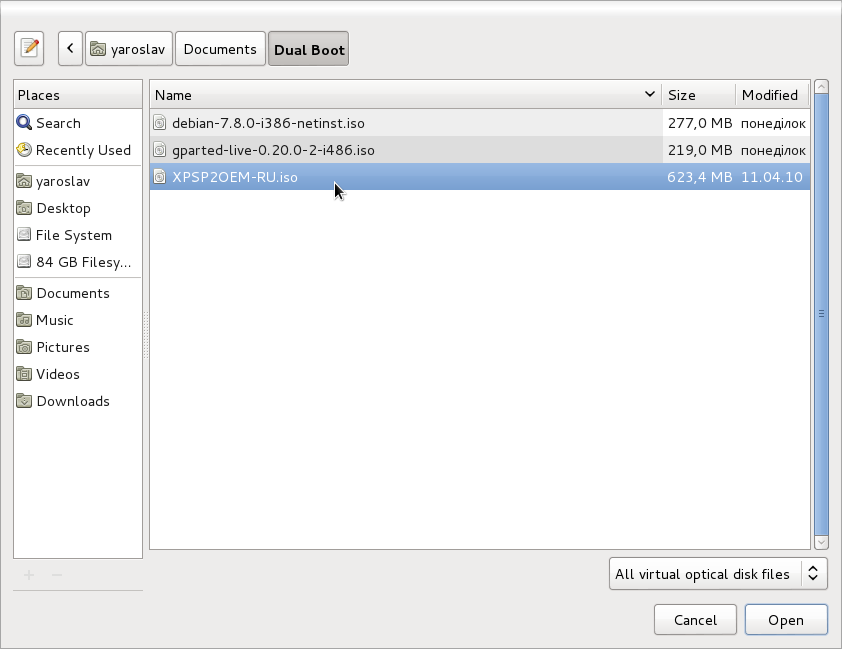

27) Обираємо XPSP2OEM-RU.iso та натискаємо на кнопку Open.
 |

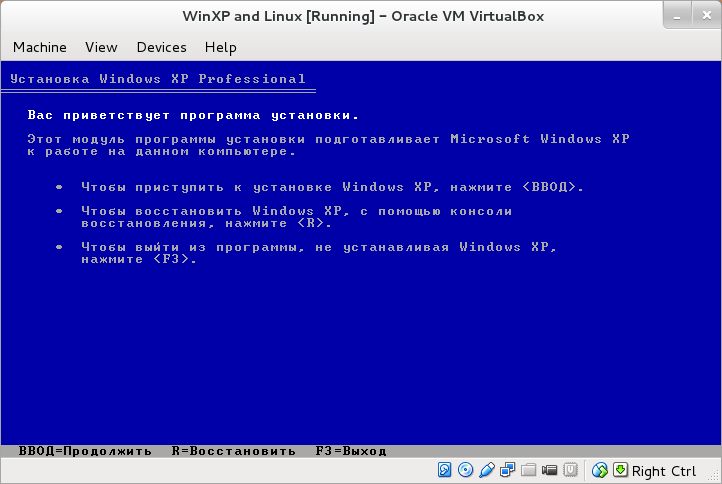

Після цього завантажиться встановлювач ОС Windows XP.
 |
Ми не будемо розглядати встановлення Windows XP в цьому керівництві. Якщо у Вас виникають із цим проблеми, ознайомтесь зі статтею "Встановлення Windows XP". Під час процесу встановлення головне не помилитися з вибором розділу. Коли, в процесі встановлення, майстер запропонує Вам обрати розділ диску для встановлення Windows XP, оберіть Розділ 1 із міткою Windows.

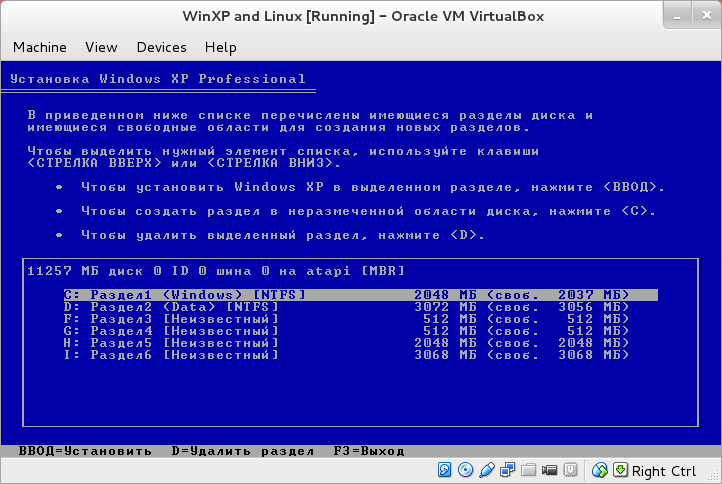

28) Під час встановлення Windows XP стрілками обираємо Розділ 1 із міткою Windows і натискаємо Enter.
 |
На наступному кроці майстер запропонує нам відформатувати цей розділ в файловій системі NTFS, однак ми уже це зробили, тому обираємо пункт "Оставить текущую файловую систему без изменений".

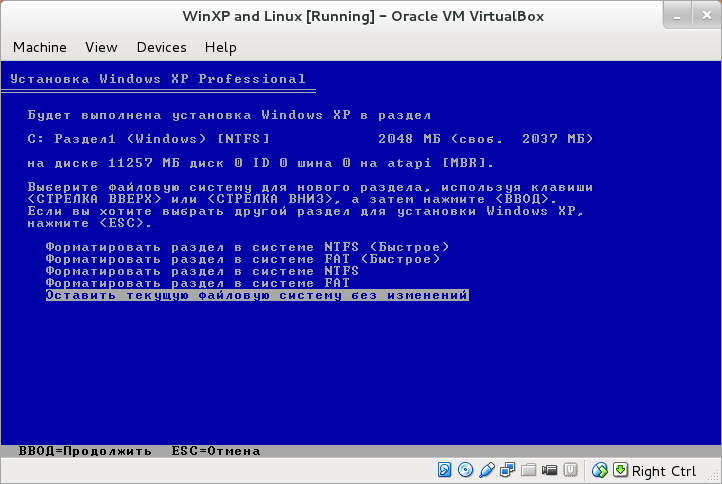

29) На наступному кроці обираємо пункт "Оставить текущую файловую систему без изменений" і натискаємо Enter.
 |
Після цього встановіть Windows XP в звичайному режимі. Тепер перейдемо до встановлення Debian Linux, для цього вставте завантажувальний диск із дистрибутивом в привід або ж завантажувальну флешку в USB-порт і перезавантажте комп’ютер. Ми, знову ж, просто змонтуємо образ диску.

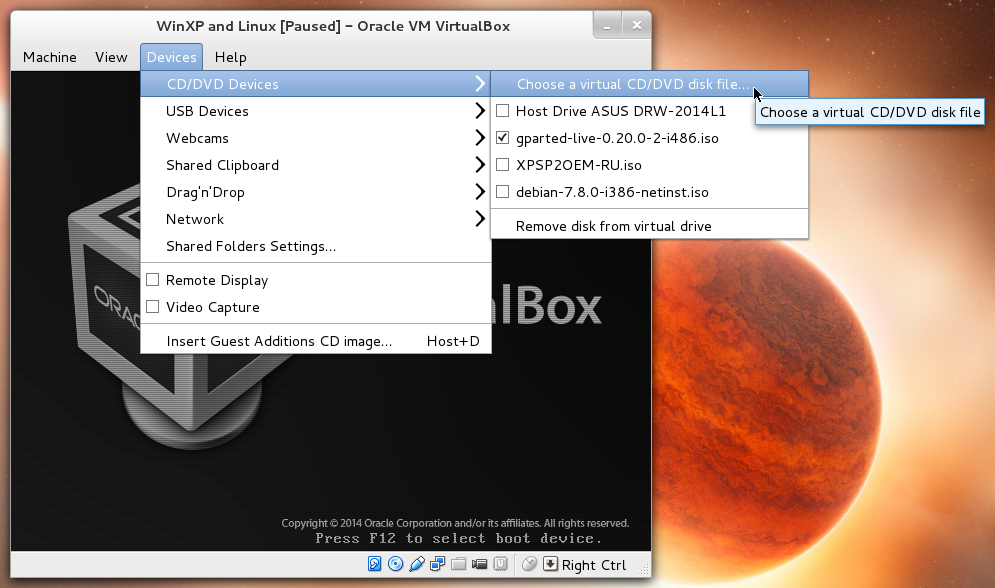

30) В головному меню VirtualBox натискаємо на кнопку Devices, потім із випадного меню обираємо пункт CD/DVD Devices > Choose a virtual CD/DVD disk file...
 |

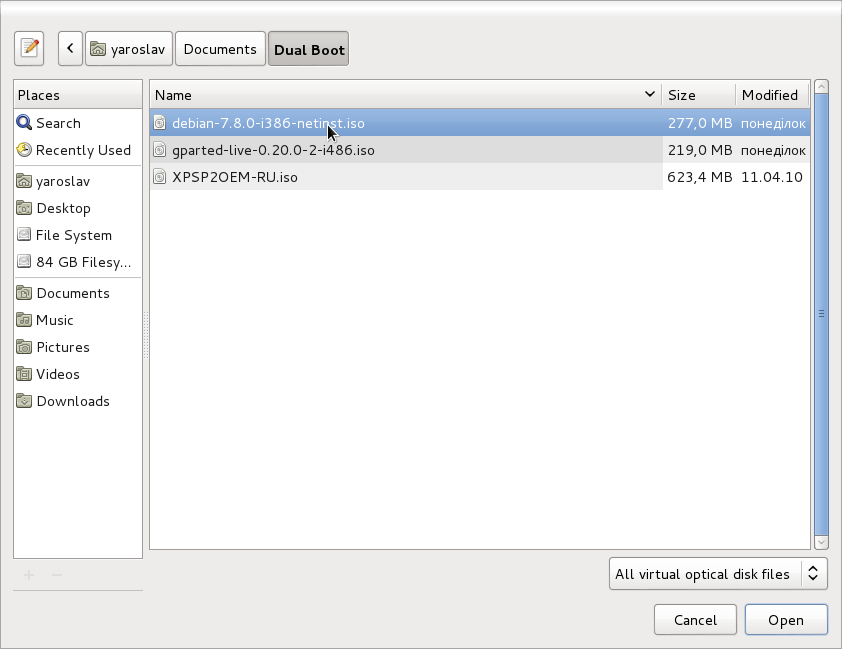

31) В діалоговому вікні обираємо debian-7.8.0-i386-netinst.iso та натискаємо кнопку Open.
 |

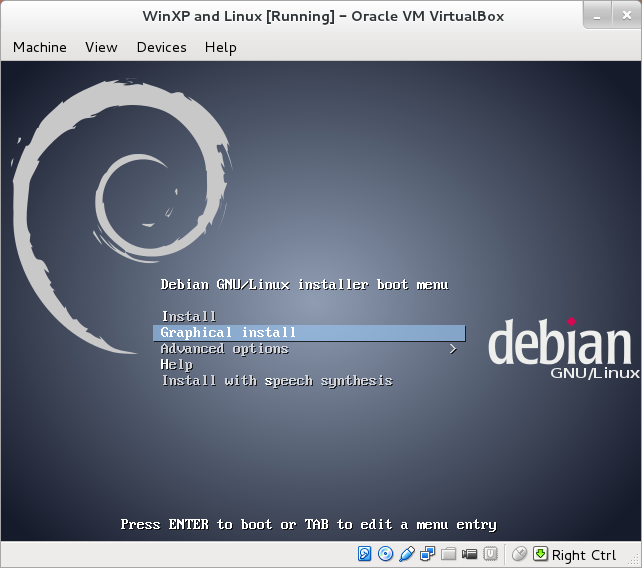

На цьому кроці завантажиться встановлювач Debian Linux.
 |
Ми не будемо розглядати встановлення Debian Linux. Ви можете ознайомитись із процесом встановлення цієї системи, переглянувши відео користувача Maks Mospanenko Встановлення Debian 6 на VMWare Fusion 5 частина 1, Встановлення Debian 6 на VMWare Fusion 5 частина 2. Або Ви можете почитати Посібник по встановленню Debian.
Як і у випадку зі встановленням Windows XP, важливо правильно налаштувати розділи для встановлення Debian. Для цього під час встановлення операційної системи, на кроці Partition disks, зі списку способів розподілення жорсткого диску Partitioning method оберіть Manual.

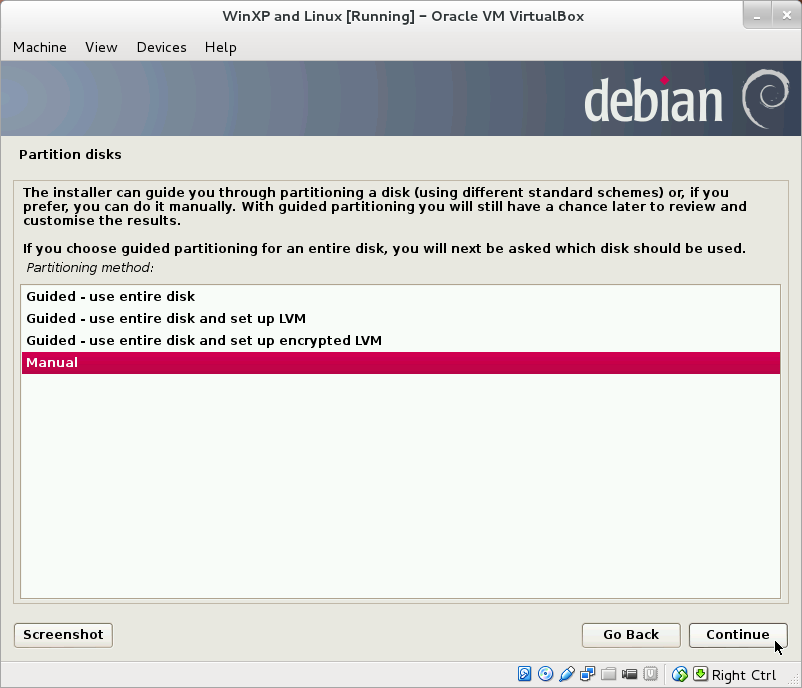

32) Під час встановлення ОС Debian Linux, на кроці Partition disks, зі списку способів розподілення жорсткого диску Partitioning method оберіть Manual та натисніть на кнопку Continue.
 |

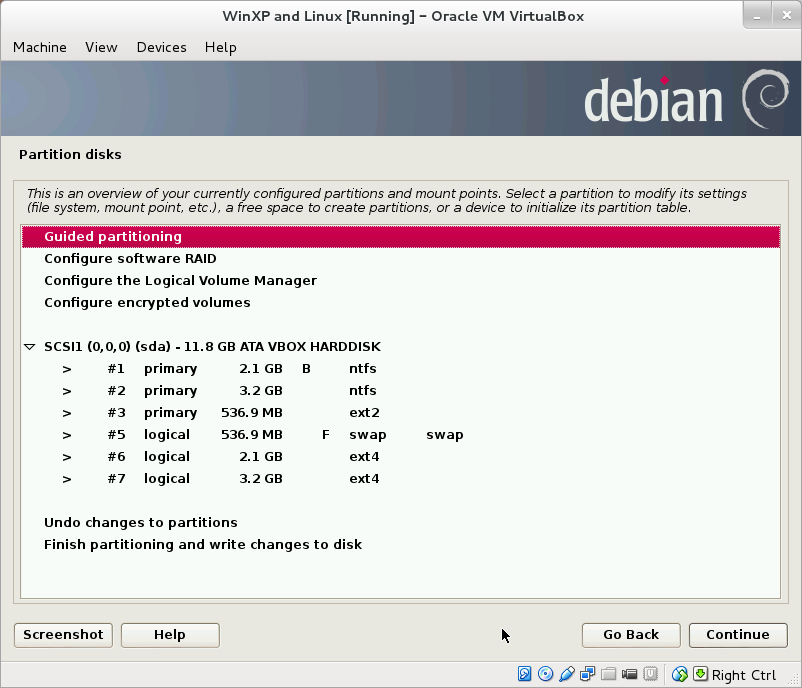

Перед Вами відкриється таблиця розділів жорсткого диску.
 |
Наша задача полягає в тому, щоб налаштувати кожен із розділів для Linux.

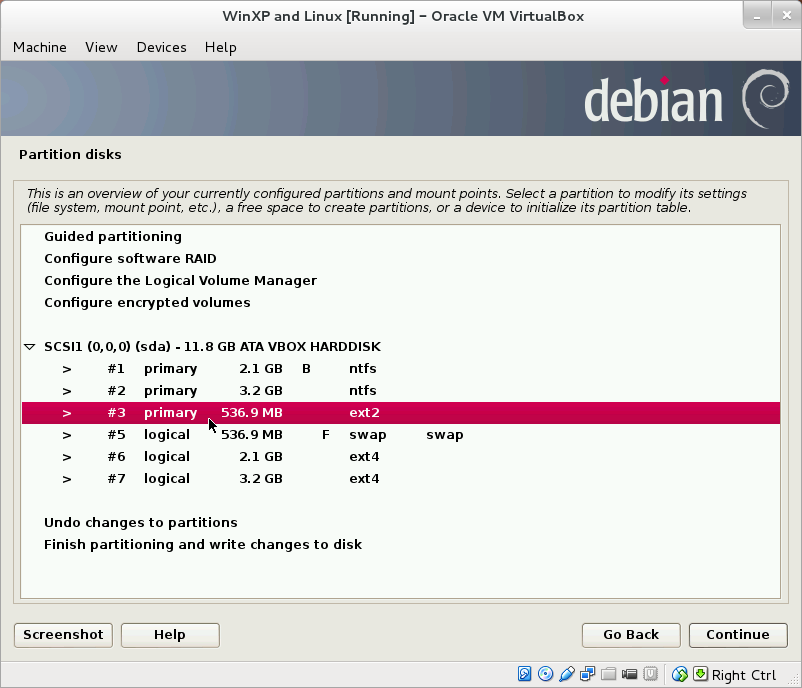

Першим налаштуємо розділ для завантажувальних файлів Linux - /boot.
33) Двічі клацаємо на розділі #3 primary.
 |

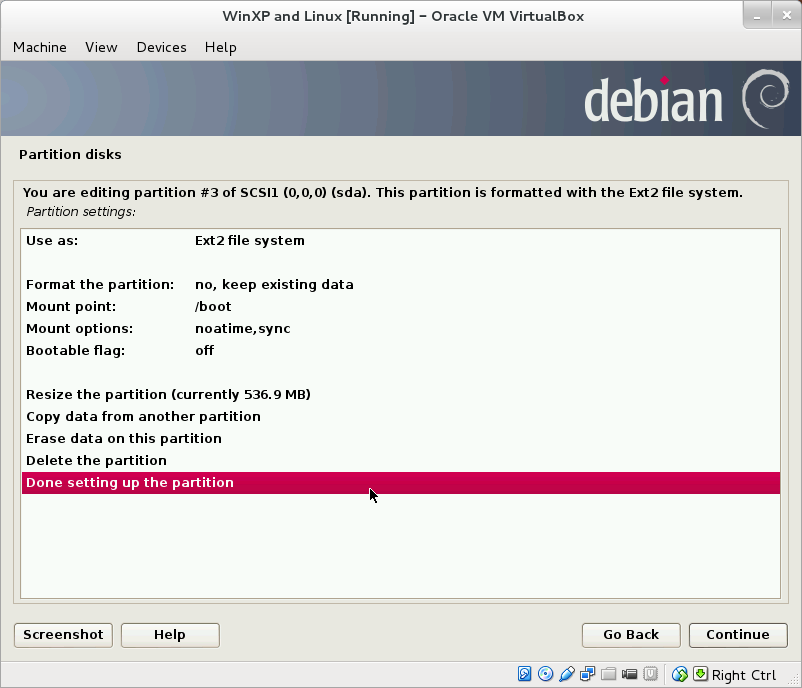

Перед нами відкриється вікно із налаштуваннями розділу. В цьому вікні визначимо наступні параметри для розділу /boot:
- Use as: Ext2 file system
- Format the partition: no, keep existing data
- Mount point: /boot
- Mount options: noatime, sync
- Bootable flag: off
34) Налаштуємо розділ для завантажувальних файлів Linux та двічі клацнемо по рядку Done setting up the partition.
 |
Наступним налаштуємо розділ #5 logical, який призначений для swap-у Linux.

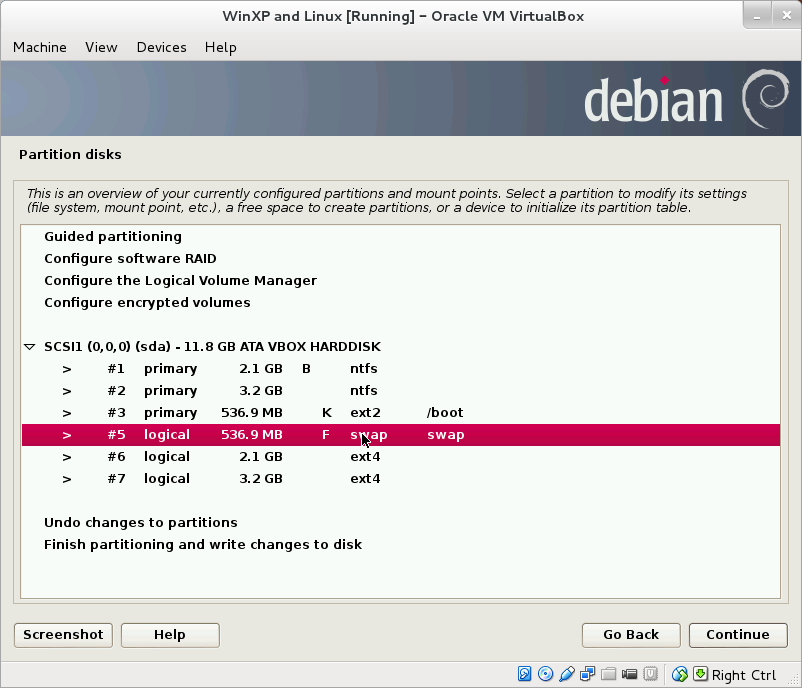

35) Двічі клацнемо по рядку #5 logacal.
 |

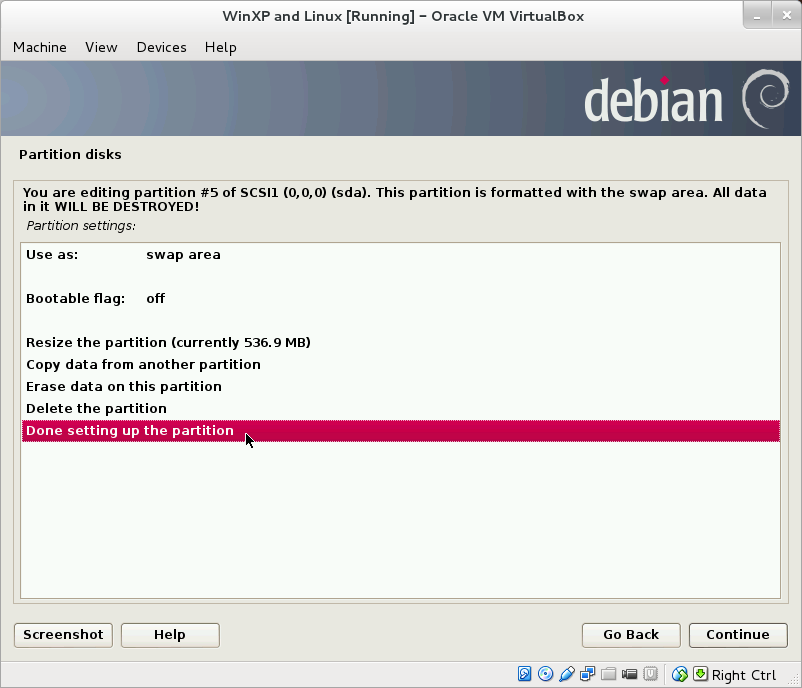

Налаштуємо цей розділ наступним чином:
- Use as: swap area
- Bootable flag: off
36) Здійснюємо необхідні налаштування та клацаємо по рядку Done setting up the partition.
 |

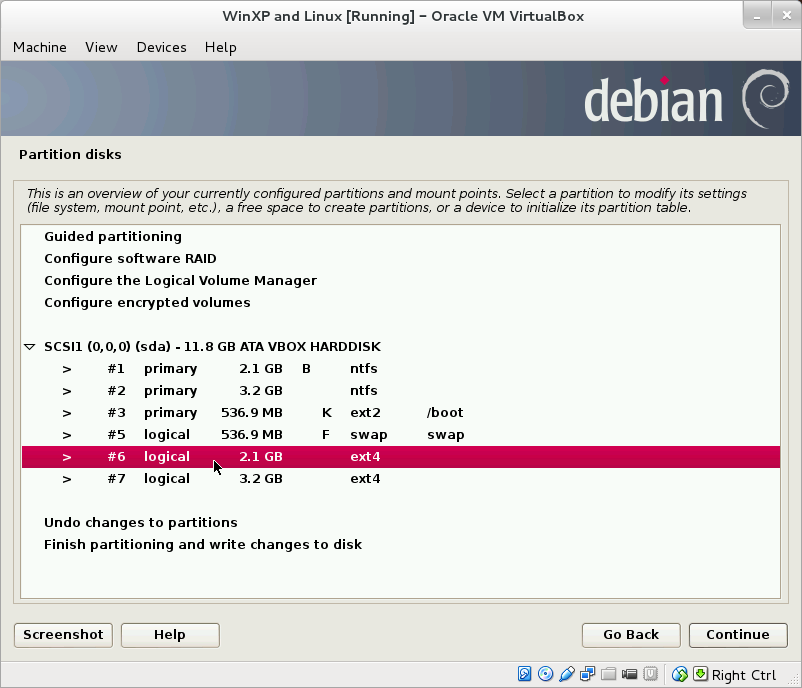

Наступний розділ — це системний розділ Linux в якому буде розміщена коренева файлова система.
37) Двічі клацнемо на розділі #6 logical.
 |

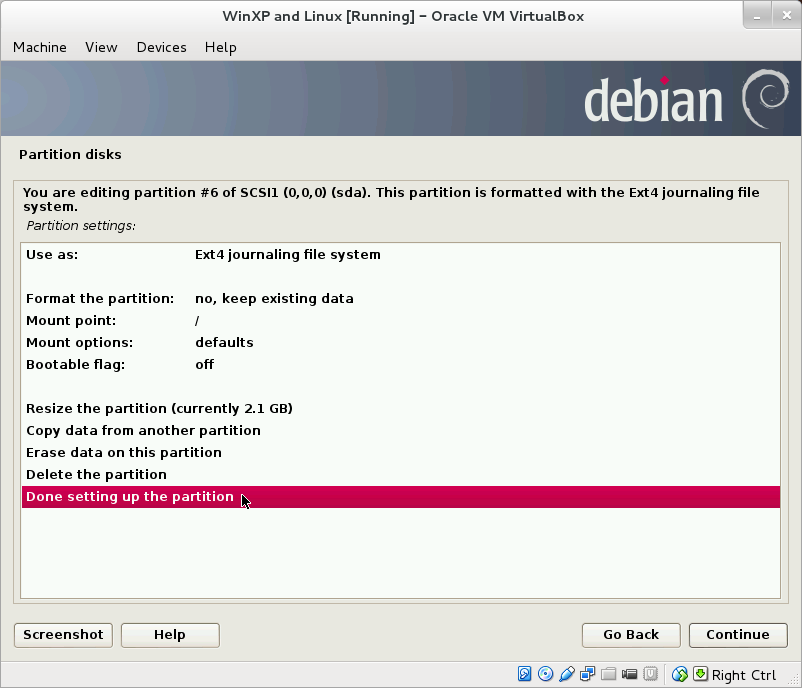

Налаштуємо системний розділ Linux наступним чином:
- Use as: Ext4 journaling file system
- Format the partition: no, keep existing data
- Mount point: /
- Mount options: defaults
- Bootable flag: off
38) Заповнимо форму відповідним чином та натиснемо на рядку Done setting up the partition.
 |
Тепер налаштуємо розділ для домашніх каталогів користувачів.

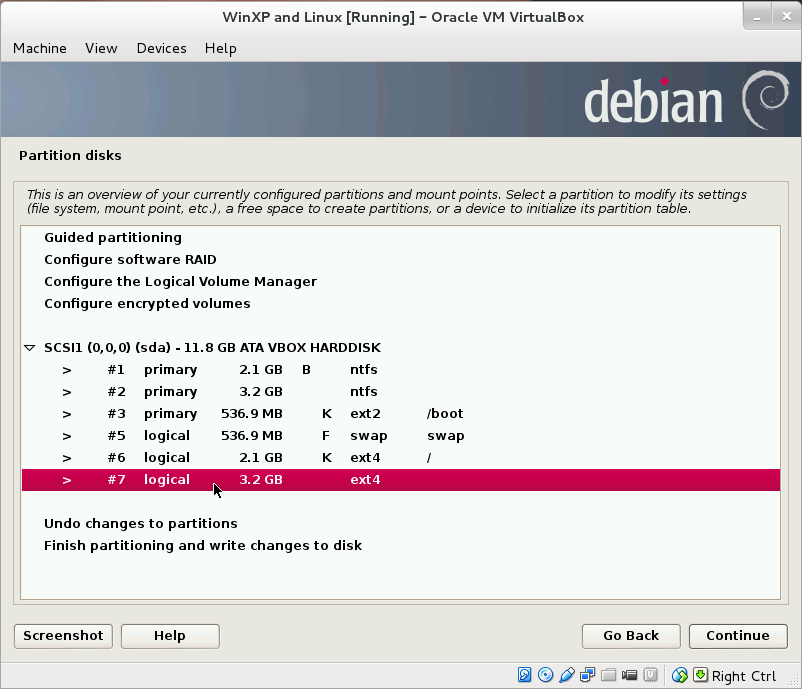

39) Двічі клацнемо на розділі #7 logical.
 |
Налаштуємо цей розділ таким чином:
- Use as: Ext4 journaling file system
- Format the partition: no, keep existing data
- Mount point: /home
- Mount options: defaults
- Bootable flag: off

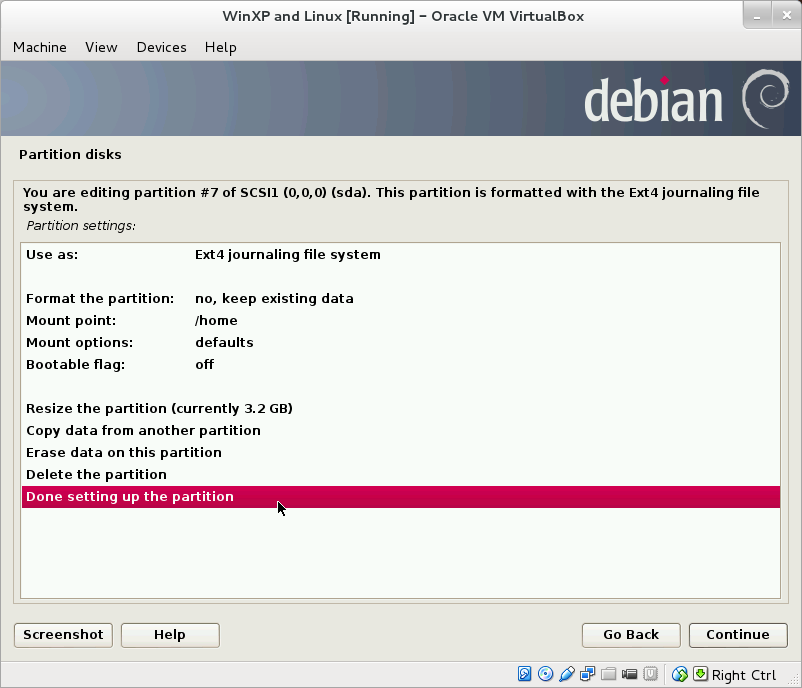

40) Заповнюємо форму та натискаємо Done setting up the partition.
 |

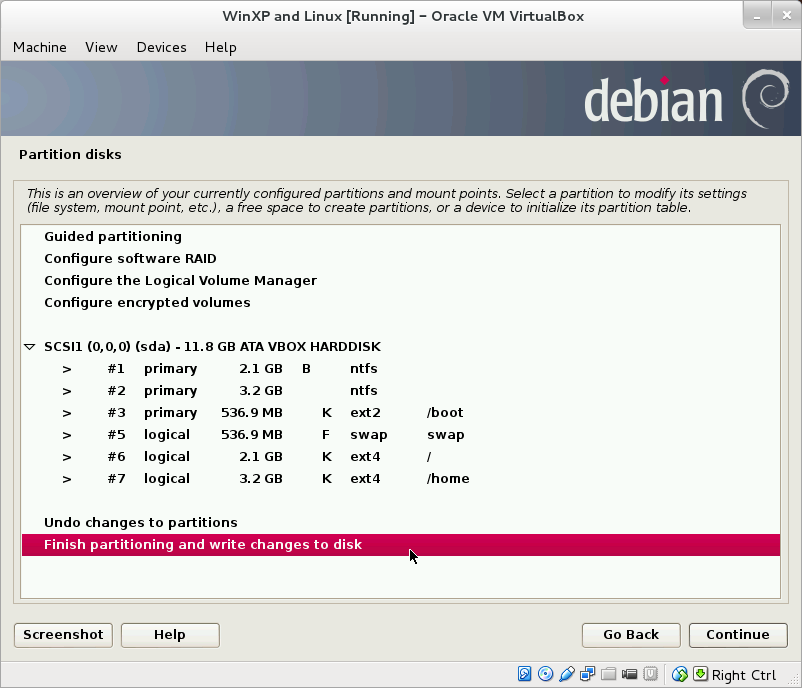

На цьому кроці ми закінчили налаштування таблиці розділів для Linux.
41) Натискаємо на рядок Finish partitioning and write changes to disk.
 |
На наступному кроці майстер попросить Вас підтвердити Ваше рішення.

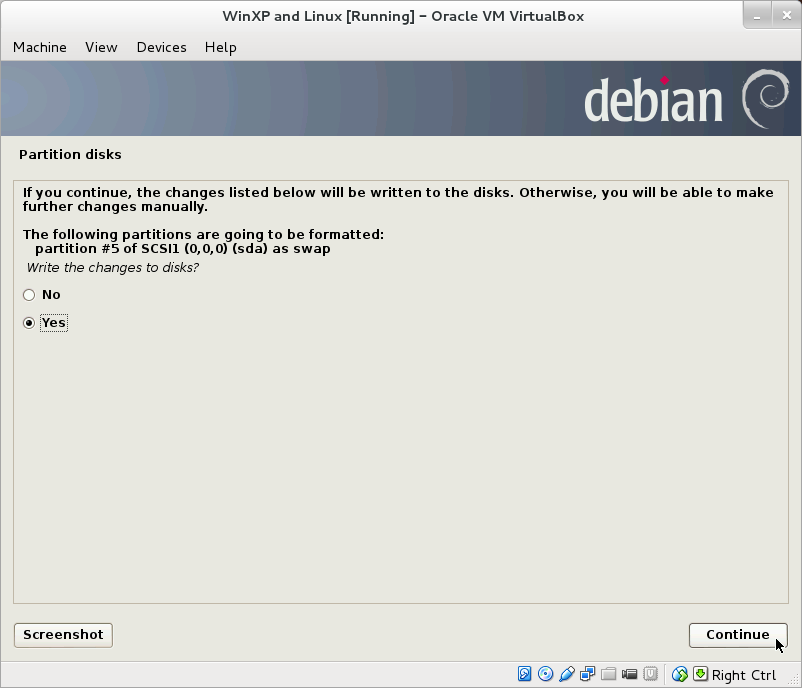

42) На питання майстра Write the changes to disks? Обираємо відповідь Yes та натискаємо на кнопку Continue.
 |
Завершіть встановлення Debian Linux в звичайний спосіб.

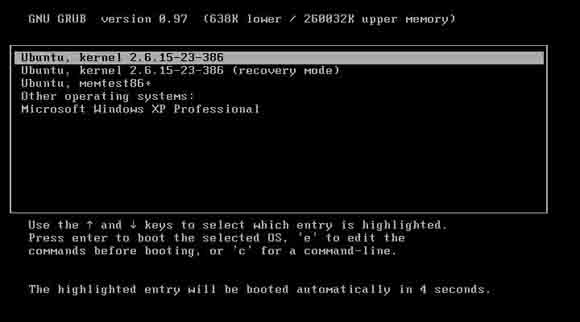

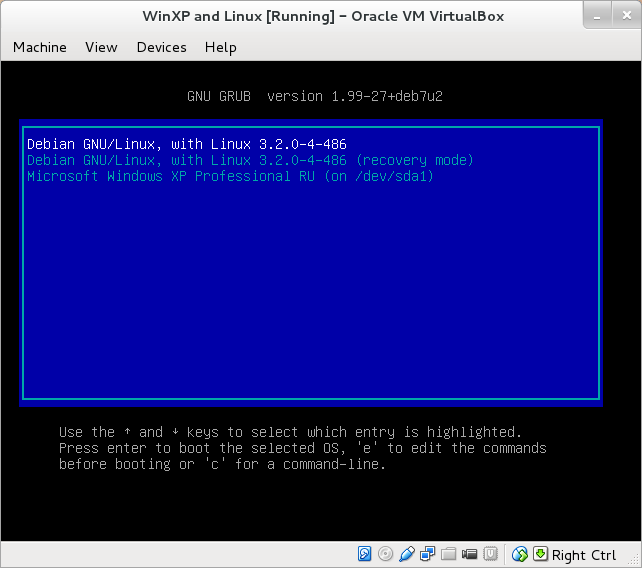

Під час встановлення Debian також буде автоматично встановлений завантажувач GRUB, який автоматично визначить наявні ОС на комп’ютері. Після перезавантаження, в першу чергу завантажиться GRUB і Ви побачите перед собою таке або подібне вікно:
 |
Ви можете обрати необхідну операційну систему та завантажити її.

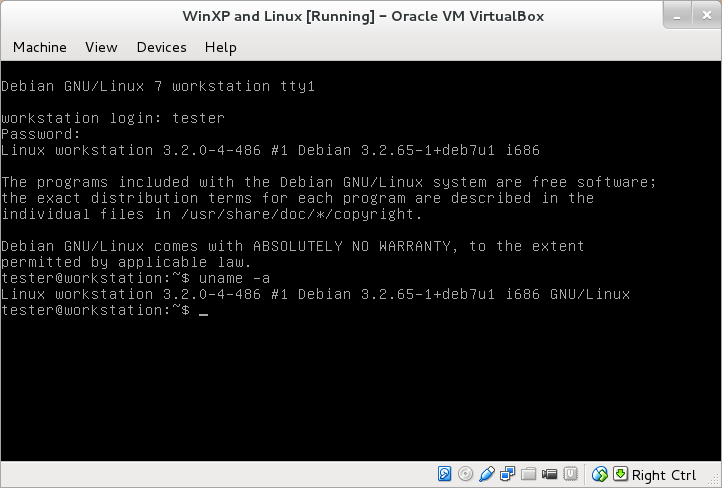

Завантажена ОС Debian Linux:
 |

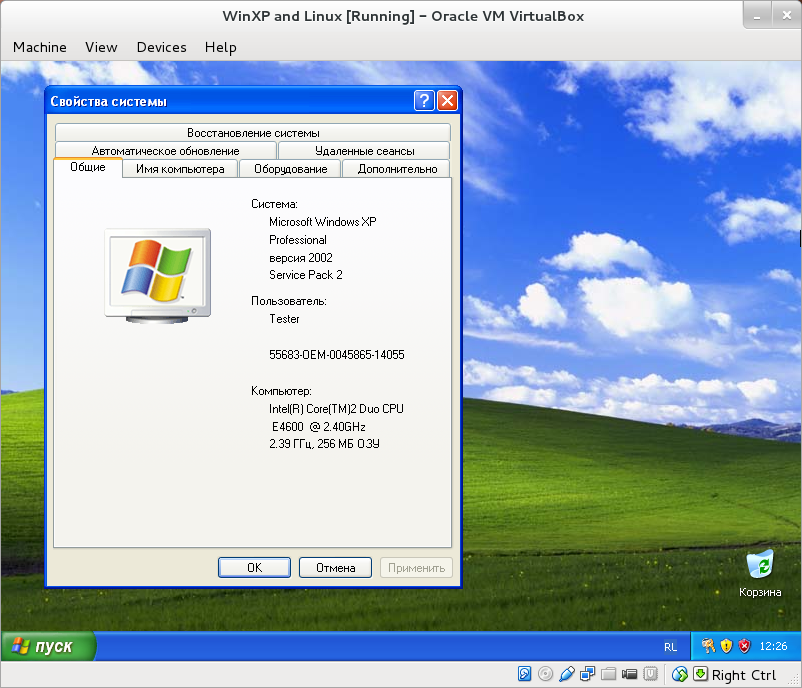

Завантажена ОС Windows XP:
 |
Ось власне і все! Бажаємо Вам успіху у ваших починаннях!
